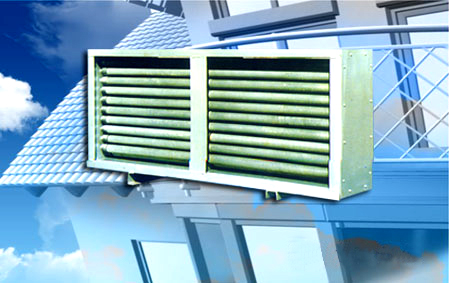

低温热管换热器
低温热管换热器的特性与用途
一、特性与用途
热管是一种高效的传热元件,其导热能力比金属高出几百倍,热管还具有均温特性好,热流密度可调、传热方向可逆等,用它组成热管换热器不仅具有热管固有的传热量大、温差小、重量轻、体积小、热响应迅速等特点,而且还具有安装方便、维修简便、使用寿命长、阻力损失小、进排风流道间便于分隔、互不渗漏等优点,作为空气调节、通风、余热回收装置、太阳能吸收器等方面的理想节能产品。
二、工作原理
热管一端受热时管内工质汽化,从热源吸收汽化热,汽化后蒸汽向另一端流动并遇冷凝结向散热区放出潜热。冷凝液籍重力作用回流,继续受热往复循环将大量热量从加热区传递到散热区,热管内热量传递是通过工质的相变过程进行的。
三、结构特点

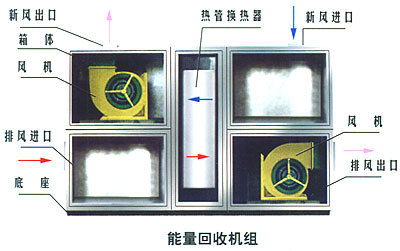

我公司生产的热管换热器由两端密封的铝(轧)翅片管,内壁加工槽道,经清洗并抽成真空,然后注入最佳充液量液态工质而成。将热管元件按一定行列间距采用等边三角形布置方式,成束装在框架的壳体内,用中间隔板将热管的加热段和散热段分隔开,构成热管换热器。
本系列产品中隔板采用了有效的密封装置,做到不渗漏,热管原件便于组装、拆卸、清洗和更换。热管换热器作为冬、夏季两用时,配有旋转支架,50-70的倾斜角(冬、夏季倾斜角相反).
产品经哈尔滨工业大学建筑节能检测中心测试,性能优良。
HKL型低温热管换热器尺寸、性能及其选择步骤
(一)条件
1.排风入口温度T3及排风量V2。
2.进风入口温度T1及进风量V1。
3.排风量和进风量相似相等。
4.排风含尘量小,无腐蚀性物质。(进风一般不设过滤器,风沙较大地区宜过滤器)
5.当水平安装时低温侧上倾5℃-7℃ 。
6.温度使用范围-40~80℃。
与上诉条件不同时和生产厂联系,选用合适的产品。
(二)选择步骤
1.确定进风、排风入口温度(T1、T3)及进风、排风量(V1、V2)
2.从表中选取换热器的型号,根据风量、经济指标、效率、阻力损失和安装位置等因素综合考虑。

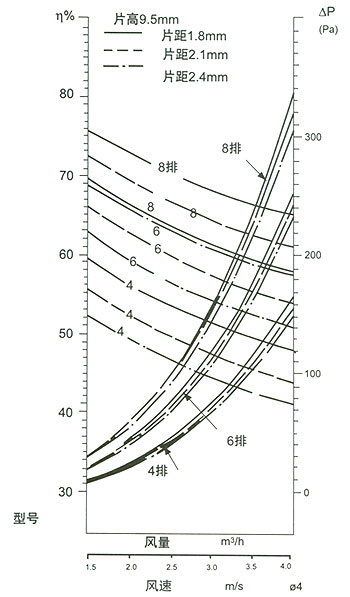

3.确定片高、片距、排数,求相应的温度效率η 。求进风口温度T2:
型号
|
风量(m3/h)
|
排数
|

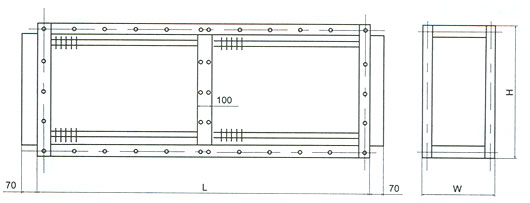

L(mm)
|
H(mm)
|
W(mm)
|
迎风面积(m2)
|
传热面积(m2)
|
法兰尺寸(mm)
|
根数
|
重量(kg)
|
||
片距1.8mm
|
片距2.1mm
|
片距2.4mm
|
||||||||||
HKL-3.5
|
3500
|
4
|
1000
|
900
|
293
|
0.328
|
36
|
30
|
27.00
|
L40×4
|
60
|
129
|
6
|
1000
|
900
|
381
|
0.328
|
54
|
45
|
40.50
|
L40×4
|
90
|
181
|
||
8
|
1000
|
900
|
469
|
0.328
|
72
|
60
|
54.00
|
L40×4
|
120
|
233
|
||
HKL-6
|
6000
|
4
|
1500
|
1206
|
293
|
0.730
|
75.6
|
63
|
56.7
|
L40×4
|
84
|
244
|
6
|
1500
|
1206
|
381
|
0.730
|
113.4
|
94.5
|
85.05
|
L40×4
|
126
|
347
|
||
8
|
1500
|
1206
|
469
|
0.730
|
151.2
|
126
|
113.4
|
L40×4
|
168
|
451
|
||
HKL-10
|
10000
|
4
|
2000
|
1308
|
293
|
1.087
|
110.4
|
92.0
|
82.8
|
L50×4
|
92
|
354
|
6
|
2000
|
1308
|
381
|
1.087
|
165.6
|
138.0
|
124.2
|
L50×4
|
138
|
502
|
||
8
|
2000
|
1308
|
469
|
1.087
|
220.8
|
184.0
|
165.6
|
L50×4
|
184
|
650
|
||
HKL-15
|
15000
|
4
|
2500
|
1614
|
293
|
1.741
|
174.0
|
145.0
|
130.5
|
L50×4
|
116
|
501
|
6
|
2500
|
1614
|
381
|
1.741
|
261.0
|
217.5
|
195.75
|
L50×4
|
174
|
752
|
||
8
|
2500
|
1614
|
469
|
2.119
|
348.0
|
290
|
261.0
|
L50×4
|
232
|
1002
|
||
HKL-20
|
20000
|
4
|
3000
|
1614
|
293
|
2.119
|
208.8
|
174.0
|
156.6
|
L50×4
|
116
|
595
|
6
|
3000
|
1614
|
381
|
2.119
|
313.2
|
261.0
|
234.9
|
L50×4
|
174
|
892
|
||
8
|
3000
|
1614
|
469
|
2.751
|
417.6
|
348.0
|
313.2
|
L50×4
|
232
|
1189
|
||
HKL-25
|
25000
|
4
|
3500
|
1767
|
293
|
2.751
|
268.8
|
224.0
|
201.6
|
L50×4
|
128
|
758
|
6
|
3500
|
1767
|
381
|
2.751
|
403.2
|
336.0
|
302.4
|
L50×4
|
192
|
1137
|
||
8
|
3500
|
1767
|
469
|
3.255
|
537.6
|
448.0
|
403.2
|
L50×4
|
256
|
1516
|
||
HKL-30
|
30000
|
4
|
3500
|
2073
|
293
|
3.255
|
319.2
|
266.0
|
239.4
|
L50×4
|
152
|
900
|
6
|
3500
|
2073
|
381
|
3.255
|
478.8
|
399.0
|
359.1
|
L50×4
|
228
|
1350
|
||
8
|
3500
|
2073
|
469
|
3.76
|
638.4
|
532.0
|
478.8
|
L50×4
|
304
|
1800
|
||
HKL-35
|
35000
|
4
|
3500
|
2379
|
293
|
3.76
|
369.6
|
308.0
|
277.2
|
L50×4
|
176
|
1042
|
6
|
3500
|
2379
|
381
|
3.76
|
554.4
|
462.0
|
415.8
|
L50×4
|
264
|
1564
|
||
8
|
3500
|
2379
|
469
|
3.76
|
739.2
|
616.0
|
554.4
|
L50×4
|
352
|
2085
|
||
HKL-40
|
40000
|
4
|
3500
|
2838
|
293
|
4.518
|
445.2
|
371.0
|
33.9
|
L50×4
|
212
|
1256
|
6
|
3500
|
2838
|
381
|
4.518
|
667.8
|
556.5
|
500.86
|
L50×4
|
318
|
1884
|
||
8
|
3500
|
2838
|
469
|
4.518
|
890.4
|
742.0
|
667.8
|
L50×4
|
424
|
2511
|
||
HKL-50
|
50000
|
4
|
3500
|
2991
|
293
|
4.77
|
470.4
|
392.0
|
352.8
|
L50×4
|
244
|
1327
|
6
|
3500
|
2991
|
381
|
4.77
|
705.5
|
588.0
|
529.4
|
L50×4
|
336
|
1990
|
||
8
|
3500
|
2991
|
469
|
4.77
|
940.8
|
784.0
|
705.6
|
L50×4
|
448
|
2654
|
六、本厂业务范围
1.提供HKL型系列各种热管换热器产品。
2.提供各种热管元件。
3.余热资源测定。
4.回收方案选择与设计。
5.热管换热器安装。
6.热管换热器,冬夏并用必须在热管换热器异口接头与风管间装有L=500mm的长的柔性接头以便转动用。
7.必须在指定的工作温度范围内使用。
8.不要使热管元件受到机械撞击及损伤。
9.在空气中含尘埃时,宜在进风口处设置初效过滤装置,或其它有效措施以保持肋片清洁。

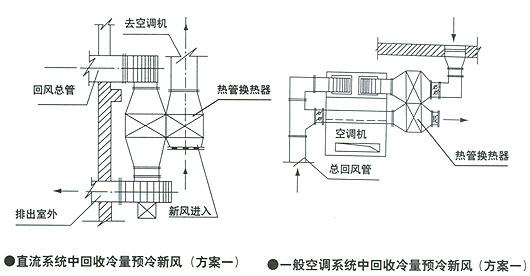

七、低温热管换热器安装、使用注意事项
1.安装方向:本换热器须逆流式流向,即热端进风气流与冷端进风气流方向相反。
2.安装方式:可垂直安装,水平安装时倾斜角为5℃-7℃(蒸发段在下)
3.安装位置:以不影响生产为原则,尽量靠近余热源
4.安装密封:热管换热器与风管连接法兰间应垫胶质封垫,使结合处保持密封。
5.换热器采用吊装(预先与土建结构专业商量)或支架安装,保温由设计项目定。
八、低温热管换热器订货须知
1.订货时应说明型号、规格、数量、需货日期,是否配旋转支架,(见附图1)支架如自己加工,是否配旋转附件,订货时说明。
2.非标准产品订货时,应持有热源性质,温度参数等有关数据来厂来函协商。
3.实行三包,代办托运。
