空气热交换器在锅炉烟气余热回收中的应用

空气热交换器广泛应用于烟气余热回收当中。工程实际操作应用中，锅炉烟气是消耗，浪费热量的主要方式。锅炉排烟耗能大约在15%，其他设备比如印染行业的定型机、烘干机以及窑炉等主要耗能都是通过烟气排放。
因此，节能，环保的趋势下，烟气余热回收成为新的问题。锅炉烟气余热回收主要是通过某种换热方式将烟气携带的热量转换成可以利用的热量。

锅炉烟气余热回收方法：
一、锅炉烟气余热回收器（空气热交换器）（气-水）

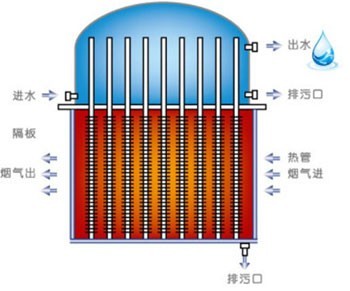

翅片管式余热回收器是燃煤、油、气锅炉专用设备，安装在锅炉烟口，回收烟气余热加热生活用水或锅炉补水。其构造如图所示：下部是烟道，上部为水箱，中间有隔板。
顶部有安全阀、压力表、温度表接口，水箱有进出水和排污口。工作时，烟气流经热管余热回器烟道冲刷热管下端，热管吸热后将热量导至上端，热管上端放热将水加热。
为了防止堵灰和腐蚀，余热回收器出口烟气温度一般控制在露点以上，即燃油、燃煤锅炉排烟温度≮130℃，燃气锅炉排烟温度≮100℃，节约燃料4-18%。

二、锅炉烟气余热回收器（空气热交换器）（气-气）
翅片管余热回收器是燃油、煤、气锅炉专用设备，安装在锅炉烟口或烟道中，将烟气余热回收后加热空气，热风可用作锅炉助燃和干燥物料。
其构造如图所示：四周管箱，中间隔板将两侧通道隔开，热管为全翅片管，单根热管可更换。工作时，高温烟气从左侧通道向上流动冲刷热管，此时热管吸热，烟气放热温度下降。
热管将吸收的热量导致右端，冷空气从右侧通道向下逆向冲刷热管，此时热管放热，空气吸热温度升高。余热回收器出口烟气温度不低于露点。

下图所示一线材退火炉，炉内温度为1000℃左右，排烟温度约800℃，在烟道中放置一高温热管空气预热器，高温烟气通过热管换热器热管的蒸发段，烟气降至150～170℃排空。
20℃的常温空气通过换热器热管的冷凝段，被加热到400～500℃，作为助燃空气进入燃烧喷嘴。

空气热交换器广泛应用于各种节能环保领域。
