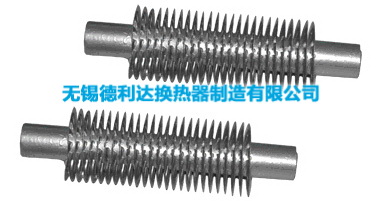

钢制绕片螺旋翅片管

螺旋翅片管

一、钢制绕片螺旋翅片管概述:

钢制绕片螺旋翅片管是采用直绕式加工工艺，即在一根优质无缝钢管上，通过专用绕片机，把优质钢带靠机械力紧密、均匀地缠绕在基管外表面，两端进行点焊固定；然后将钢制绕片翅片管整体进行热镀锌处理。

二、钢制绕片螺旋翅片管特点:

1、翅片紧密的缠绕在基管外表面，经热工实验室测试，其接触热阻小，传热性能高。

2、持久耐用：在郊区环境下，标准的热镀锌防锈厚度可保持50年以上而不必修补；在市区或近海区域，标准的热镀锌防锈层则可保持20年而不必修补；
3、可靠性好：镀锌层与钢材间是冶金结合，成为钢表面的一部份，因此镀层的持久性较为可靠；
4、镀层的韧性强：镀锌层形成一种特别的冶金结构，这种结构能承受在运送及使用时受到机械损伤；
5、全面性保护：镀件的每一部分都能镀上锌，即使在凹陷处、尖角及隐藏处都能受到全面保护；

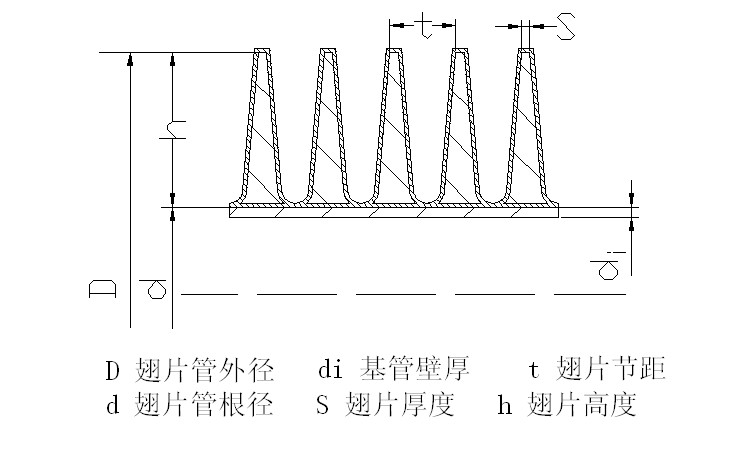

三、钢制绕片螺旋翅片管结构示意图:

四：钢制绕片螺旋翅片管规格及型号：

型号	翅片外径	翅片根径	基管壁厚	翅片节距	翅片厚度	单位长度外表面积	翅化比	最高温度	工作压力
型号	D (mm)	d (mm)	di (mm)	t (mm)	S (mm)	Sw (m2/m)	ε(Sw/Sn)	℃	MPa
SD-18*2	38	18	2	3	0.3	0.64	13.9	200	1.0
-22*2	42	22	2	5	0.5	0.48	14.2	200	1.0
-25*2.5	45	25	2.5	6	0.5	0.78	14.42	200	1.0
-22*2	54	22	2	5	0.5	0.85	21.8	200	1.0
-40*3	88	40	3	12	0.5	0.94	32.2	200	1.0
-57*3	121	57	3	16	0.5	1.30	38.6	200	1.0
