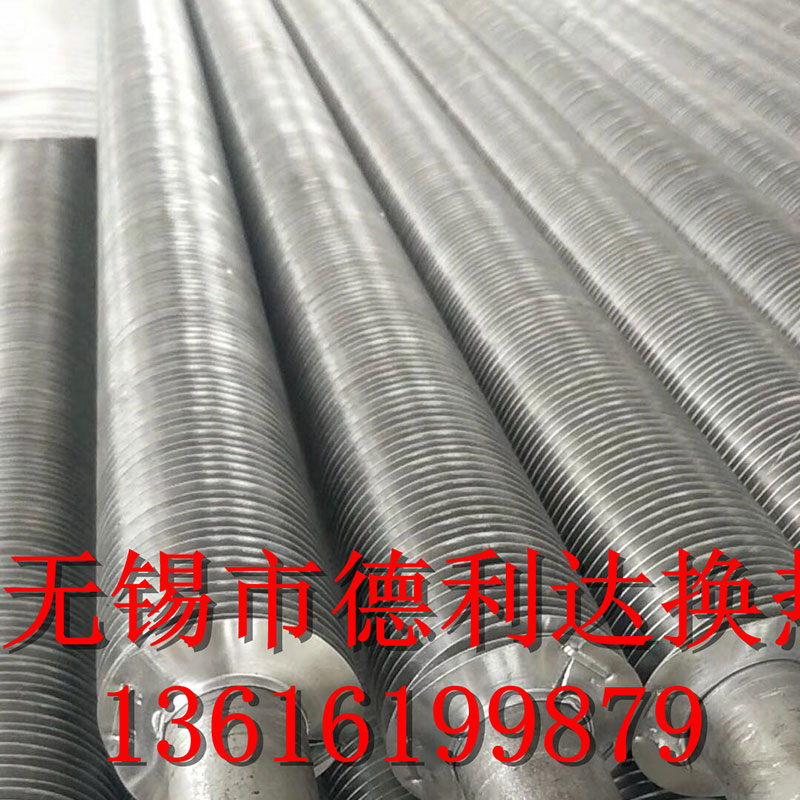

L型绕片管

L型绕片管制造简便，价格便宜。在石油，化工用空冷器中大量采用。但是由于铝片是借缠绕的初始应力紧固在钢管表面上，平均接触压力不超过17公斤/厘米^2,因此，使用温度较低，一般为120-160℃。实践证明，当管壁温度超过70℃时，翅片张力大大降低，翅片开始松动，接触热阻增大。

L型绕片管绕片工艺是将条形的金属薄带通过绕片机沿管子横向螺旋形的缠绕到管子上。这种工艺工序少，生产效率高，节约材料，产品质量稳定。长期以来一直是全国制造翅片管的
主要工艺。经过几十年来的不断发展，出现了许多形式的绕片工艺和专用设备。
绕L行光滑翅片，在绕片机上将金属薄带压成L形状（短边长度等于翅片间距，长边等于翅片高度），再经坤轮机构将短边紧紧地缠压在管子表面上。此工艺在国内外都被广泛应用
管子材质不受限制，碳钢管，不锈钢管，铜管，铝管均可。但翅片只能用钢，铝等延展性能好的，抗拉强度较高的金属。
L型绕片管的几何参数
翅片管的几何参数包括管径，管壁，翅高，翅厚，翅片间距，管长等尺寸以及翅化比的大小。这些参数对翅片管的传热，空气阻力及空冷器的噪声和费用均有直接影响啊

国产L型翅片管的特性参数：

1.基管直径目前翅片管的基管直径有各种尺寸，大致范围是有色金属1/4英寸到1英寸；钢管以1/2英寸到4英寸。但在空冷器上用的

仅有1.1又1/4和1又1/2英寸的几种。其中又以1英寸的钢管为最普遍，一般较大的用于粘性介质。在满足管内流体压降前提下，基管直径应尽量选的小一些，有利于传热。
2.管壁厚度基管壁厚主要是根据承压，刚性，腐蚀，材质等因素确定。一般不应小于2毫米。
3.翅片高度翅片越高，传热面积越大，但翅片的传热效率随之降低。在某一高度之内有效面积，翅片效率，增加较快，超过这个高度有效面积增加甚微。因而翅片高度应有一个最佳值。
绕片管的翅片高度一般为13mm和16mm。
