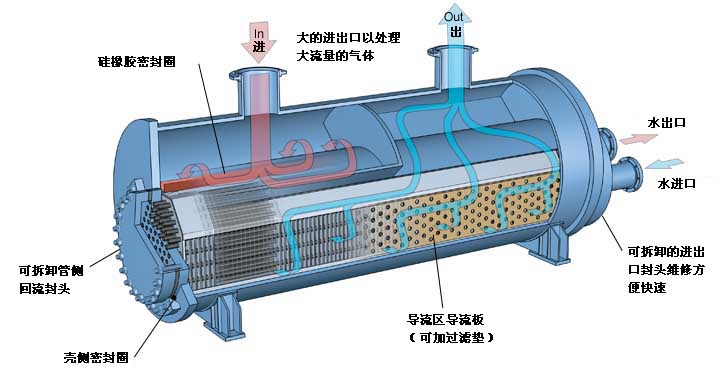

浮头式换热器
浮头式换热器的特点是管间和管内清洗方便，不会产生热应力；但其结构复杂，造价比较固定管板式换热器高，设备笨重，材料消耗量大，且浮头端小盖在操作中无法检查，制造时对密封要求较高。适用于壳体和管束温差较大或壳程介质易结构的场合。
浮头式换热器可以设置导流筒，可以防止进口处高速流体对管束的直接冲击，使得壳程流体达到较均匀的分布，从而使壳程进口段管束的传热面积得到充分利用，减少传热死区及防止进口段可能会出现的流体诱导震动。
浮头式换热器和冷凝器的基本参数
（1）公称直径DN/mm
内导流换热器公称直径系列： 钢管制圆筒：325,426；卷制圆筒：400,500,600,700,800,900,1000,(1100),1200，1300,1400,1500,1600,1700,1800。
外导流换热器公称直径系列： 卷制圆筒：500,600,700，800,900,1000.
冷凝器的公称直径系列： 钢管制圆筒：400,500,600,700,800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800。
（2）公称压力PN/MPa
换热器：1.0，1.6，2.5，4.0，6.4 。
冷凝器：1.0，1.6，2.5 ，4.0 。
（3）浮头式换热管的长度、规格及排列形式
换热管的种类有光管和螺纹管，换热器长度有3m，4.5m，6m，9m，换热规格及及排列形式如表
|
换热管外径*壁厚 |
排列形式 |
管心距
|
|
|
碳素钢、低碳合金钢 |
不锈耐酸刚 |
||
|
19*2 |
19*2 |
正三角形、正方形、正方形旋转45° |
25 |
|
25*2.5 |
25*2 |
32 |
|
（4）管程数N
|
DN/mm |
325-500 |
600-1200 |
1300- 1800 |
|
N |
2,4 |
2,4,6 |
4,6 |
(5)折流板（支撑板）间距S
冷凝器折流板间距S取450mm,(或480），600。换热器折流板间距S见下表
|
L/m |
DN |
S |
|||||||
|
3 |
≦700 |
100 |
150 |
200 |
/ |
/ |
/ |
/ |
/ |
|
4.5 |
≦700 |
100 |
150 |
200 |
/ |
/ |
/ |
/ |
/ |
|
|
800-1200 |
/ |
150 |
200 |
250 |
300 |
/ |
450(480) |
/ |
|
6 |
400-1200 |
/ |
150 |
200 |
250 |
300 |
350 |
450(480) |
/ |
|
|
1200-1800 |
/ |
/ |
200 |
250 |
300 |
350 |
450(480) |
/ |
|
9 |
1200-1800 |
/ |
/ |
/ |
/ |
300 |
350 |
450 |
600 |
（6）管箱
DN≦400mm为平盖管箱；500≦DN≦800mm为平盖管箱和封头管箱，推荐使用封头管箱；DN≥900mm为封头管箱。
（7）旁路挡板的数量
|
DN/mm |
325-500 |
600-700 |
800-1200 |
1300-1500 |
1600-1800 |
|
旁路挡板/对 |
1 |
2 |
3 |
4 |
5 |
（8）浮头式换热器的面积计算公式：
A=πd(L-2δ-0.006)n 其中d代表换热管外径;L换热器长度；δ管板厚度；n换热管根数。
